數字萬用表測量繼電器好壞方法[圖解]
本文所介紹的數字萬用表測量繼電器好壞方法適用于小型繼電器、中間繼電器、交流接觸器，因為這類產品都是基于同一個工作原理。而它們的結構也類似，無非就是一組動作線圈和若干組接觸觸頭，只是線圈的工作電壓各有不同，從DC5V到AC380V是各有所長，卻都是通電作功再驅動觸點動作，實現觸點間的通斷。

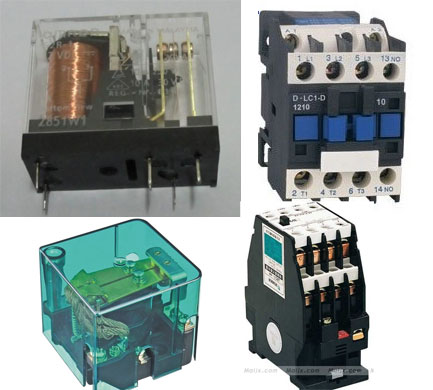

各種直流繼電器、中間繼電器、交流接觸器
繼電器和接觸器分線圈和觸電兩部分，用電阻擋，可以簡單測量線圈的阻值，一般有幾十到幾千歐姆，看交流或者直流，功率大小有差異，如果是短路或者短路，基本上是燒了線圈。然后常開觸點，用電阻擋測量，基本上是無窮大的，常閉觸點，用電阻擋測量是短路的。如果觸點有一D的電阻，也可以判斷這個繼電器是壞了。我們用萬用表測量繼電器的好壞，主要是測量兩個方面，第一是線圈。用萬用表的歐姆擋。繼電器的線圈都是有歐姆數的。
如果是無窮大或者是零，那就是壞了。第二次測量觸點，在靜止狀態下測量常閉點的歐姆數。正常情況下應該為零。然后用手將繼電器按下。來模擬閉合情況，測量船常開點的閉合電阻。也應該為零。這樣基本上就是合格的了。
但在通常情況下，繼電器我們是不測量好壞的。這首先說計算器在出廠的時候壞的可能性很小。另外繼電器要想測量起來一般還是很困難的，非常麻煩。而且壞的概率不是很高。所以通常不去測量。 還有一點必須交代。萬用表在使用測量之前，必須將兩個表筆短接來看一看是否回零，以確保萬用表的指示正確，避免測量誤差。
1.測量繼電器線圈的直流電阻值

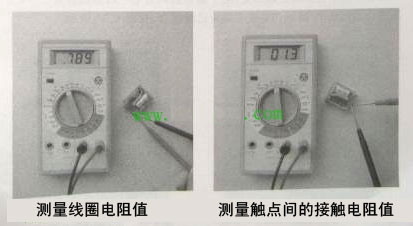

用數字式萬用表測量繼電器直流電阻值的方法與指針萬用表類似。根據繼電器的標稱直流電阻值,將萬用表置于適當的電阻擋,兩支表筆任意連接到繼電器線圈的引出腳上進行測量,如圖4.96所示。將檢測結果與標稱值比較,如果誤差在士l0%以內,則屬正常;如果電阻值明顯偏小,則線圈有局部短路性故障;如果電阻值為零,則說明線圈短路;如果萬用表顯示溢出符號“1”,則說明線圈斷路。
2.測量吸合電流
測量吸合電流的方法與指針式萬用表相同,把數字式萬用表置于直流電流200mA擋,與繼電器線圈、5.1kΩ電位器、200Ω電阻器串聯起來,接到20V直流電源兩端。
測量前,先將電位器調節到電阻值Z大處,然后打開直流電源開關,慢慢地調節電位器減小阻值,當繼電器剛產生吸合動作時,萬用表顯示的電流值,就是該繼電器的吸合電流。
3.測量釋放電流
在上一步測量吸合電流后,電路不變,繼續測量釋放電流。測量時,在繼電器吸合狀態下慢慢地調節電位器增大阻值,當繼電器剛產生釋放動作時,萬用表顯示的電流值,就是該繼電器的釋放電流。
4.測量觸點的接觸電阻值
用萬用表的200Ω電阻擋,測量閉合的兩觸點之間的電阻值,通常顯示為零點幾歐,如圖4.97所示。如果顯示屏顯示溢出符號“1”,表明被測兩觸點之間是斷開的。
如果是用蜂鳴器擋檢測,萬用表除了顯示閉合的兩觸點之間的電阻值外,還應該同時發出蜂鳴聲。如果萬用表顯示溢出符號“1”,蜂鳴器不發聲,表明被測兩觸點之間沒有接通。
