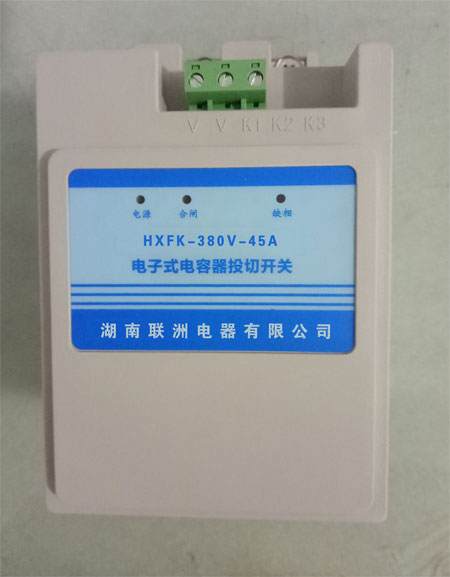

HXFK電容器復合投切裝置智能復合開關
HXFK系列復合開關是由三個獨立的復合開關組成的，適用于低壓無功補償電容組的通斷控制。復合開關的基本工作原理是將可控硅與磁保持繼電器并接。使復合開關在接通和斷開的瞬間具有可控硅過零投切的優點，而在正常接通期間又具有接觸器開關無功耗的優點。

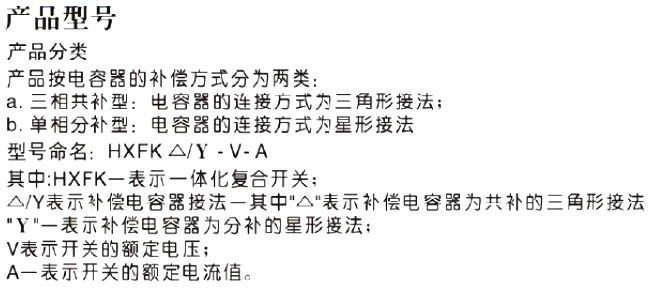

產品型號：
功能特點：
1、過零投切：復合開關的基本工作原理是將可控硅開關與磁保持繼電器并接，實現電壓過零導通和電流過零斷開，使復合開關在接通和斷開的瞬間具有可控硅開關無涌流的優點，而在正常接通期間又具有物理開關無功耗的優點。其實現方法是：投入時在電壓過零瞬間控制可控硅先導通，穩定后再將磁保持繼電器吸合導通；而切除時是先將磁保持繼電器斷開，可控硅延時過零斷開，從而實現電流過零切除。
2、采用單片機控制投切并智能監控可控硅、磁保持繼電器以及輸入電源和負載的運行狀況，從而具備完善的保護功能：
電壓故障缺相保護：系統電壓缺相供電時，開關拒絕閉合；
電源電壓缺相保護：工作電源缺相供電時，開關拒絕閉合；
自診斷故障保護：系統自動監控可控硅、磁保持繼電器的運行狀態，若其出現故障，則拒絕閉合或自動退投斷開；
停電保護：接通后遇突然停電時，自動跳閘斷開。
3、無諧波注入：由于導通瞬間是由可控硅過零觸發，延時后由磁保持繼電器吸合導通，而繼電器工作時不會產生諧波。
4、功耗�。河捎诓捎昧舜疟３掷^電器，控制裝置只在投切動作瞬間耗電，平時不耗電；且由于 磁保持繼電器的接觸電阻小，因而不發熱，這樣就不用外加散熱片或風扇，降低了成本。 徹底避免了可控硅的燒毀現象，同時也對同機運行的其它電器不造成危害，真正達到了節能 降耗的目的。
5、輸入信號與復合開關光電隔離：抗干擾能力強，工作安全可靠。
