NZK528智能復合開關 電容器組投切智能化開關器件
NZK528智能復合開關是一種低壓無功補償裝置中電容器組投切、運行工作的智能化開關器件，在許多的項目中都有用到，例如山東康瑞食用菌科技有限公司10KV配電工程中的電容補償柜中用的就是NZK528系列的復合開關。
產品技術特點
1、過零投入和過零切除
1.1將可控硅開關和磁保持繼電器并接，實現電壓過零導通和電流過零切斷。
1.2接通和斷開的瞬間具有可控硅開關優點，正常接通期間具有接觸器開關無功耗優點。
1.3開關通斷時響應速度快，不產生涌流，觸點不燒結。
1.4投入時在電壓過零點可控硅先過零觸發，穩定后再將磁保持繼電器吸合導通。
1.5切除時先將磁保持繼電器斷開、可控硅延時過零斷開，實現電流過零切除。
2、 全面的保護功能
2.1電壓故障缺相保護
2.2系統電壓缺相供電時，開關拒絕閉合。
2.3接通后出現缺相則自動退投。
3、電源電壓缺相保護
3.1工作電源缺相供電時開關拒絕閉合。
3.2接通后出現缺相則自動退投。
3.3 欠壓保護
4、電壓≤額定電壓(220V)的20%時開關拒絕閉合。
5、自診斷故障保護：系統自動監控可控硅、磁保持繼電器的運行狀態，出現故障則拒絕閉合或自動退投斷開。
6、停電保護：接通后遇突然停電自動跳閘斷開。
7、無諧波污染：導通瞬間由可控硅過零觸發，延時后由繼電器吸合、導通，不產生諧波。
8、節能型小功耗
8.1采用磁保持繼電器，控制裝置只在投切動作瞬間耗電，平時不耗電。
8.2磁保持繼電器接觸電阻小，不發熱，不用外加散熱片或風扇，有效降低成本。
8.3徹底避免可控硅燒毀現象，對同機運行的其它電器不造成危害，真正達到節能降耗的目的。
9、 強大的抗干擾能力
9.1輸入信號與復合開關光電隔離。
9.2采用先進的智能控制技術與Z新的電子元器件，在涌流和安全可靠性方面具備極高的性能優勢。
內部原理圖

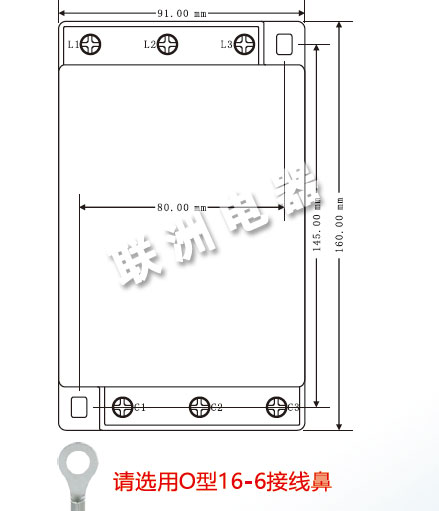

安裝尺寸
