配電箱分級和國家標準：三級配電二級保護
配電箱可分為三級配電二級保護，也就是有三級配電箱：總配電箱（一級配電箱）、分配電箱（二級配電箱）、開關箱（三級配電箱）。在布置安裝三級配電箱時，我們常常會不太清楚三級配電箱該如何設置。那么，我國的相關標準對于配電箱設置的要求標準有哪些具體要求呢？
1.施工現場配電系統應采用三級配電和二級漏電保護；
2.用電設備必須有各自獨立專用的開關箱；
3.漏電保護器參數應匹配并靈敏可靠；
4.總配電箱與開關箱應安裝漏電保護器分配電箱與開關箱、開關箱與用電設備的距離應符合規范要求；
二、總配電箱設置
1.配電箱箱體結構、箱內元件設置及使用應符合規范要求。
2.配電箱、開關箱電器可靠、完好，進出線整齊。
三、分配電箱、開關箱設置
1.配電箱箱體結構、箱內元件設置及使用應符合規范要求。
2.配電箱、開關箱電器可靠、完好，進出線整齊。
四、具體的設計設置要求如下：

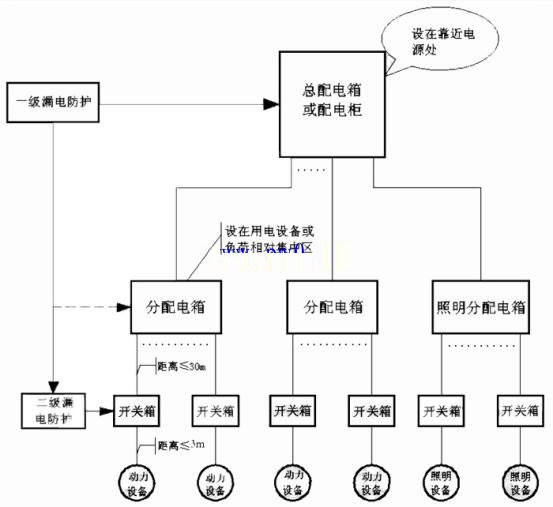

1.總配電箱以下可設置n個分配電箱，分配電箱以下可設置n個開關箱；總配電箱應設在離電源較勁的的區域，分配電箱應設在用電設備或負荷相對集中的區域，分配電箱與開關箱的距離不得超過30m，開關箱與其控制的固定式用電設備的水平距離不宜超過3m。（摘錄于JGJ46－2005第8.1.2條）
2.開關箱中漏電保護器的額定漏電動作電流不應大于30mA，額定漏電動作時間不應大于0.1s；使用于潮濕和有腐蝕介質場所的漏電保護器應采用防濺型產品，其額定漏電動作電流不應大于15mA，額定漏電動作時間不應大于0.1s。（摘錄于JGJ46－2005第8.2.10條）
3.總配電箱中漏電保護器的額定漏電動作電流應大于30mA，額定漏電動作時間應大于0.1s，但其額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA·s。（摘錄于JGJ46－20058.2.11）
